TIG varjenje tradicionalno velja za tehniko, ki jo obvladajo najbolj izkušeni varilci, zato se tudi TIG varilni aparati običajno povezujejo z najzahtevnejšimi industrijskimi okolji. Tehnika zahteva stabilno roko, dobro koordinacijo oči in rok ter zelo natančno upravljanje toplote. V industriji ga običajno uporabljajo tam, kjer napake niso dopustne — v letalstvu, farmaciji, proizvodnji medicinske opreme, kemični industriji, vodotesnih konstrukcijah in povsod, kjer je najpomembnejša kakovost.

Preveri vse varilne aparate.

Ravno zaradi teh lastnosti se je TIG varjenje relativno pozno pojavljalo v avtomatiziranih procesih. MIG/MAG in odporovno varjenje sta avtomatizacijo osvojila precej prej, vendar je danes razmerje drugačno. Napredni sistemi krmiljenja, natančna robotika, stabilne elektronske napajalne enote in bolj sofisticirani senzorji so omogočili, da tudi TIG prehaja na popolnoma nove ravni avtomatiziranega delovanja.

Industrija želi spajati tanke materiale, različne kovine, aluminij in nerjaveče jeklo z izjemno natančnostjo. Hkrati pa išče ponovljivost, sledljivost in zmanjšanje stroškov dela. Vse to vodi v logično vprašanje:

Ali lahko TIG varjenje postane del avtomatiziranega proizvodnega sistema?

Odgovor je danes jasen: da, lahko — in to zelo učinkovito. Vendar le, če se razume, kako se tehnika nadgradi, kako se prilagodi robotski roki ter kako se upravljajo tisti parametri, ki so v ročnem varjenju v domeni človeka.

Preverimo, zakaj je TIG postal privlačen za avtomatizacijo, kakšne robotizirane postaje se uporabljajo, katere komponente so kritične, katere izzive rešuje avtomatizacija in kakšni primeri uporabe se pojavljajo v praksi.

TIG v avtomatizaciji – kratek pregled tehnologije in prednosti

Natančnost kot ena glavnih konkurenčnih prednosti

V robotiziranih postajah je sposobnost TIG-a, da ustvarja ozke, čiste in mehansko trdne zvare, neprecenljiva. Medtem ko MIG/MAG omogoča hitrejši nanos materiala, TIG omogoča milimetrsko natančnost. Ta natančnost je v avtomatizaciji velika prednost:

• roboti lahko sledijo mikroskopskim premikom in nadzirajo toploto,
• rezultati so izredno ponovljivi,
• primerno za varjenje občutljivih komponent, kjer je vsak dodatni milimeter toplote tveganje.

Prav zato je TIG varjenje, čeprav počasnejše, pogosto izbrano za:

• medicinske pripomočke,
• tanke nerjaveče cevi,
• aluminijaste konstrukcije,
• letalske komponente,
• vodotesna ohišja,
• posode pod tlakom,
• majhne serije premium izdelkov.

Stabilnost električnega obloka in elektronsko krmiljenje

Ročni TIG je odvisen od varilca: stabilnost roke, občutek za toploto in izkušnje. V avtomatiziranem sistemu vse to prevzame robot ali CNC stroj, zato mora biti napajalna enota:

• hitro odzivna,
• sposobna generirati čist AC signal za aluminij,
• pulzno stabilna,
• integrirana s krmilnikom robota.

Sodobni TIG napajalniki omogočajo popolnoma digitalno upravljanje parametrov, kar je osnova avtomatizacije. Poleg tega ponujajo:

• prednastavljene programe,
• pospešeno vžiganje,
• nadzor nad pulznimi načini,
• digitalno spremljanje kakovosti.

V kombinaciji s senzorji omogočajo izjemno natančne rezultate.

Glavne prednosti TIG varjenja za avtomatizirane sisteme

Čeprav je TIG počasnejši in zahtevnejši, pa v avtomatizaciji prinaša nekatere prednosti, ki jih druge metode ne morejo zagotoviti.

Maksimalna kakovost in čistost zvara

V avtomatiziranih sistemih je cilj ponovljivost. TIG daje:

• najmanjšo količino brizganja,
• najbolj estetske zvarne površine,
• izjemno kakovost pri tankih materialih,
• minimalno popačenje zaradi nižje toplote.

Če je izdelek namenjen farmaciji ali prehrambeni industriji, mora biti zvar popolnoma čist. TIG je edina logična izbira.

Enostavnost nadzora toplote

Robotsko TIG varjenje omogoča krmiljenje toplote:

• z mikro pulzi,
• s senzorji temperature,
• s simulacijo napredovanja zvara,
• s krmiljenjem hitrosti podajanja.

To pomeni manj deformacij in manj naknadne obdelave, kar znižuje stroške.

Avtomatsko dodajanje varilnega materiala

Ena od največjih prelomnic v robotizaciji TIG-a je bila uvedba avtomatskega dodajanja dodajnega materiala. Danes lahko robot:

• sam uravnava hitrost podajanja žice,
• vodi žico pod optimalnim kotom,
• povezuje zvar z večjo hitrostjo kot človeški varilec,
• zmanjšuje tveganje poroznosti.

To omogoča popolnoma avtomatizirane procesne celice.

Digitalna sledljivost in industrija 4.0

TIG varilni sistemi omogočajo:

• zapis parametrov vsakega zvara,
• napredno diagnostiko,
• analitiko kakovosti,
• povezljivost z MES in ERP sistemi.

Ker industrija vse bolj zahteva sledljivost (npr. v medicinski industriji), to postaja izjemno pomembno.

Robotizirane postaje za TIG varjenje – vrste in značilnosti

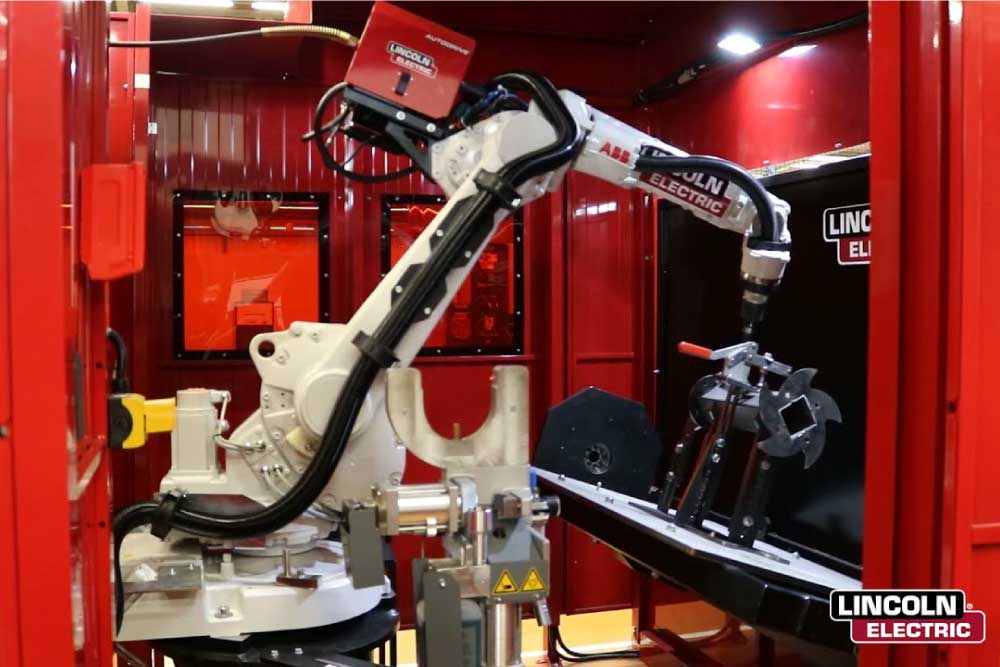

Stacionarne robotske celice

Gre za klasične varilne celice, ki vsebujejo:

• industrijskega robota (Yaskawa, ABB, KUKA, Fanuc),
• TIG napajalnik,
• rotacijsko ali pozicionirno mizo,
• varilni gorilnik TIG,
• zaščitno kabino,
• senzorje položaja,
• odsesovanje.

Uporabljajo se za večje serije in za ponavljajoče se izdelke.

Kje se uporabljajo?

• nerjaveči rezervoarji,
• manjše konstrukcije,
• aluminijasta ohišja,
• medicinske komponente,
• okvirje naprav.

Mobilni robotski sistemi

To so novejše rešitve, npr.:

• robotski rok na AGV vozičku,
• kolaborativni roboti (kobot–TIG),
• prenosne celice za majhne serije.

Prednost: lahko se premikajo med delovišči, brez fiksne vgradnje.

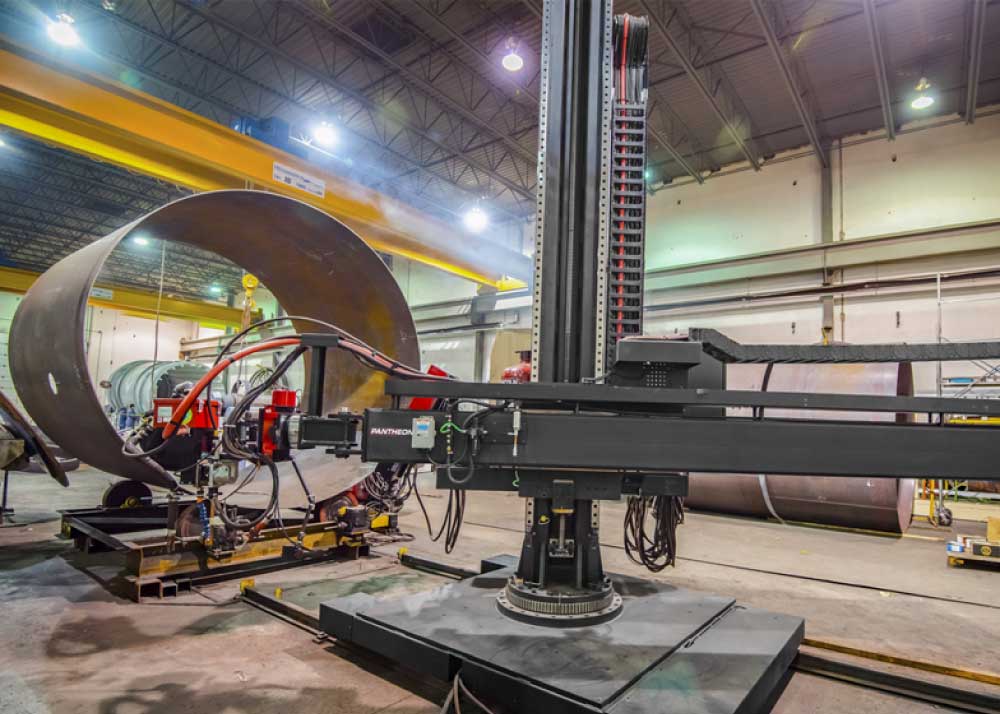

Robotizirane varilne postaje s CNC vodili

Tukaj robotika ni klasična, temveč gre za:

• linearne portale,
• 3- do 7-osne sisteme,
• kombinacijo CNC in TIG.

Uporabljajo se v:

• letalski industriji,
• proizvodnji visokotlačnih cevi,
• preciznih komponentah.

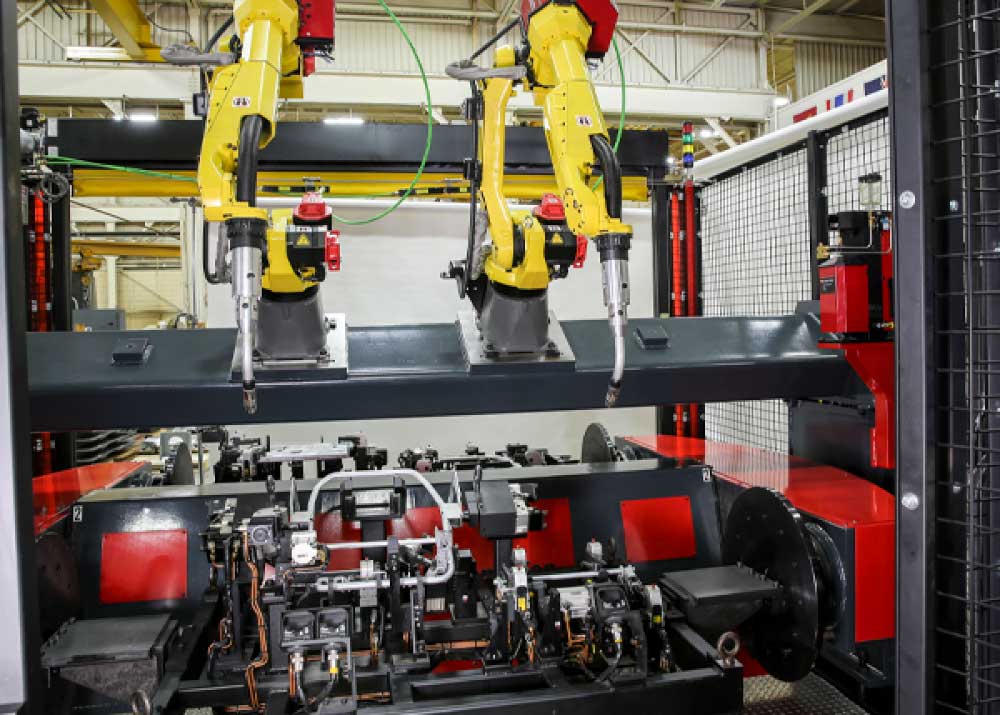

Integrirani sistemi z več robotskimi rokami

Pri kompleksnih izdelkih se uporablja:

• en robot za varjenje,
• drugi robot za držanje ali pozicioniranje kosa.

Prednost:
roboti nadomestijo rotacijske mize in omogočijo poljubno orientacijo kosa.

Katere komponente so nepogrešljive v avtomatiziranem TIG varjenju

Da TIG deluje v robotiziranem okolju, morajo biti vse komponente popolnoma prilagojene. Človeška roka zdrži toploto, vibracije in mikro gibanje, robot pa se mora zanesti na stroj.

Robotiziran TIG gorilnik

Za avtomatizacijo se uporabljajo:

• vodno hlajeni gorilniki,
• odporni na dolgotrajno segrevanje,
• prilagojeni za natančno robotsko gibanje,
• s keramičnimi šobami za visoke temperature.

Šoba mora biti stabilna, elektrode pa enostavne za menjavo.

Sistem za podajanje dodajnega materiala

Avtomatski podajalniki omogočajo:

• enakomerno podajanje,
• pulzno podajanje,
• regulacijo hitrosti glede na hitrost robota,
• zaznavanje upora žice.

Brez tega TIG avtomatizacija ne deluje optimalno, razen pri varjenju brez dodajnega materiala.

Napajalna enota z digitalnim krmiljenjem

Glavne lastnosti:

• AC/DC delovanje,
• digitalno krmiljenje parametrov,
• hitra regulacija toka,
• možnost integracije z robotskimi krmilniki preko Profinet ali EtherCAT,
• večstopenjski pulzni načini.

Nadzorni senzorji

Uporabljajo se:

• senzorji razdalje,
• laserski merilniki robov,
• senzorji temperature,
• kamere za kontrolo zvara,
• senzorji plinskega pretoka.

Ti omogočajo robotu, da „vidi“, kako napreduje varjenje, in prilagaja tok, hitrost ali položaj.

Sistem za dovod zaščitnega plina

Ker TIG zahteva stabilen pretok plina, avtomatizirane postaje uporabljajo:

• digitalne regulacijske ventile,
• senzorje pretoka,
• alarmne sisteme za padec tlaka,
• dvojno zaščito pri občutljivih materialih.

Izzivi avtomatiziranega TIG varjenja

TIG varjenje je čudovito, a kompleksno. S prehodom na robotizacijo se pojavijo izzivi, ki jih pri ročnem varjenju rešuje človek s svojo izkušnjo.

Visoka kompleksnost nastavitev

TIG ima veliko parametrov:

• tok,
• frekvenca,
• plin,
• dolžina obloka,
• naklon elektrode,
• hitrost premikanja,
• hitrost podajanja žice.

Robotsko krmiljenje mora biti popolno — programer mora poznati TIG.

Občutljivost na razdaljo med elektrodo in obdelovancem

V ročnem TIG varjenju varilec sproti kompenzira mikro nihaje. Robot tega ne zna sam — zato:

• potrebuje senzorje,
• zadevo rešujejo aktivne kamere,
• digitalno krmiljenje uporablja prednastavljene parametre,
• toleranca za napako se zmanjša.

Zelo zahtevno delo pri reflektivnih materialih (aluminij)

Robot mora:

• kompenzirati odboj svetlobe,
• natančno upravljati AC frekvenco,
• imeti stabilno šobo,
• paziti na čistočo robov.

Stroški in kompleksnost integracije

TIG avtomatizacija je:

• dražja od MIG/MAG,
• bolj zamudna pri programiranju,
• potrebuje visoko usposobljene operaterje.

Najboljši primeri uporabe TIG varjenja v avtomatiziranih sistemih

Avtomatizirano TIG varjenje je najprimernejše za industrije, kjer so najbolj pomembne karakteristike natančnost, čistost in popolna ponovljivost. Tukaj je pregled najbolj tipičnih področij.

Varjenje nerjavnih cevi in sanitarnih sistemov

Eden najpogostejših primerov uporabe robotiziranega TIG varjenja so cevni sistemi iz nerjavečega jekla. V prehrambeni, farmacevtski in kemični industriji se zahteva:

• popolna gladkost zvara,
• minimalne kontaminacije,
• odsotnost poroznosti,
• stabilen pretok medijev po cevi,
• vizualna homogenost.

Avtomatizirano TIG varjenje omogoča:

• nadzor pulznih parametrov,
• natančno pozicioniranje cevi,
• popolnoma enakomerne obroče zvara,
• sledljivost parametrov,
• manj naknadne obdelave.

Rezultat je idealna higienična cevna instalacija, pripravljena za CIP/SIP postopke.

Varjenje aluminijastih konstrukcij

Pri aluminiju je brezhibna izjemno pomembna AC regulacija. Robotizacija omogoča stabilnost:

• enakomerne čistilne faze (cleaning action),
• natančno vodenje gorilnika,
• manj toplote in manj deformacij,
• nadzor vzdolžne stabilnosti.

To je zelo pomembno v:

• proizvodnji stanovanjskih modulov in stavbnih aluminijastih elementov,
• avtomobilski industriji (ohišja baterij, okvirji),
• letalstvu,
• proizvodnji kolesarskih okvirjev.

Varjenje manjših kovinskih komponent za medicinsko industrijo

Robotizirano TIG varjenje je idealno za drobne, biokompatibilne komponente:

• nosilci,
• objemke,
• instrumenti,
• ohišja diagnostičnih naprav,
• robotski vsadki ali kovinski deli protez.

Ker je poroznost nesprejemljiva, je avtomatizacija odlična rešitev.

Varjenje rezervoarjev in posod pod tlakom

TIG omogoča izjemno kakovost zvarov, zato avtomatizacija pride prav pri:

• kemičnih reaktorjih,
• vakumskih posodah,
• bojlerjih,
• rezervoarjih za plin,
• visokotlačnih posodah za laboratorije.

Roboti lahko neprekinjeno varijo dolge razdalje, kar:

• zmanjša čas varjenja,
• zmanjša napake spojev,
• omogoča vizualno enakomerne zvarne linije.

Varjenje toplotnih izmenjevalcev

Toplotni izmenjevalniki pogosto zahtevajo:

• varjenje tankih reber,
• izjemno natančnost,
• minimalno deformacijo.

Avtomatizirani TIG sistemi to omogočajo z uporabo:

• lahkih robotskih rok,
• sinhroniziranega vodenja,
• mikro pulzov,
• nadzora temperature.

Varjenje komponent za električna vozila (EV)

Novi trendi narekujejo:

• baterijska ohišja,
• aluminijaste nosilce,
• elektroniko,
• tankostenske cevi za hlajenje.

Roboti omogočajo hitro in natančno delo z minimalnimi deformacijami, kar je kritično za EV industrijo.

Kontrola kakovosti in postopki preverjanja v avtomatiziranem TIG varjenju

Avtomatizacija prinaša veliko prednosti, vendar mora biti sistem opremljen s postopki, ki zagotavljajo kakovost zvarov. TIG varjenje je izjemno kakovostno, vendar tudi občutljivo — zato se uporablja več ravni kontrole.

Vizualna kontrola (VT)

Tudi pri robotizaciji ostaja osnovni del ocenjevanja:

• enakomeren zvar,
• brez vdolbin,
• brez oksidacije,
• enakomerna širina,
• pravilna barva pri nerjavnem jeklu.

Če robot dela prav, je vizualni pregled skoraj formalnost.

Računalniško spremljanje parametrov

Večina industrij zahteva avtomatski zapis parametrov:

• tok,
• napetost,
• hitrost varjenja,
• pretok plina,
• temperatura.

Sistem zazna odstopanja in opozori na potencialne napake.

NDT metode (neporušitvene preiskave)

Najpogostejše:

• RTG / rentgensko testiranje za zračnost in notranje napake,
• ultrazvok (UT) za razpoke,
• penetranti (PT) za površinske napake,
• heliumski test za tesnost.

Avtomatizacija pomaga, da so zvari že po definiciji bolj homogeni, zato je manj napak.

Avtomatsko spremljanje obloka

Moderni sistemi uporabljajo:

• optične senzorje,
• kamere z visoko hitrostjo,
• AI analizo oblikovanja zvara.

Sistem v realnem času opozori:
»Zvar postaja preširok« ali
»Pretok plina je nepravilen«.

To bistveno zmanjša odpad.

Zakaj je TIG varjenje prihodnost natančne avtomatizacije?

Čeprav se je TIG varjenje tradicionalno povezovalo z ročnim delom, je danes popolnoma jasno, da se tehnologija seli v avtomatizirane procese, kjer lahko izkoristi svoje ključne prednosti:

• izjemna natančnost,
• popolna čistost zvarov,
• stabilnost in ponovljivost,
• možnost digitalne sledljivosti,
• večja učinkovitost pri majhnih serijah ter kompleksnih izdelkih.

Industrije, ki se zanašajo na kakovost — od farmacije do EV sektorja — prepoznavajo, da robotizirano TIG varjenje omogoča izjemno konkurenčno prednost.

Če je MIG/MAG avtomatizacija odlična za hitrost, je TIG avtomatizacija kraljica natančnosti.

V prihodnjih letih bo kombinacija naprednih napajalnih enot, inteligentnih senzorjev in robotike TIG varjenje dvignila še višje: v popolnoma digitalizirane proizvodne linije, kjer bo kakovost zvara merljiva, ponovljiva in nadzorovana v vsakem trenutku.
