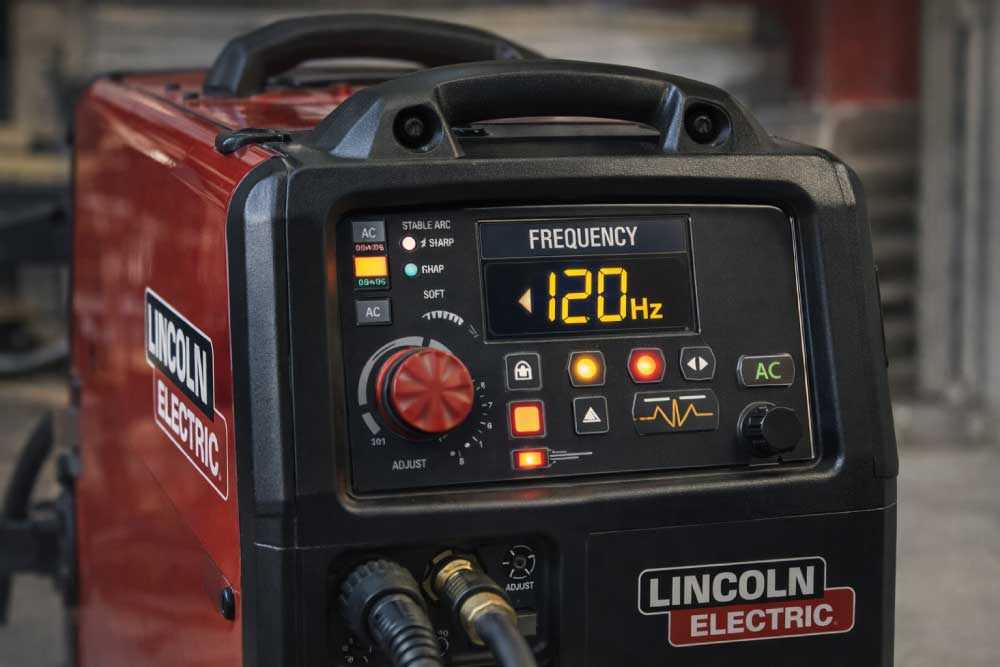

Ko prvič začnete uporabljati sodoben TIG varilni aparat, hitro opazite, da ima precej več nastavitev kot klasični varilni sistemi. Poleg toka, pretoka zaščitnega plina ali pulza se pogosto pojavi tudi nastavitev frekvence. Za mnoge varilce je to sprva nekoliko skrivnosten parameter. Deluje tehnično, morda celo nepotrebno zapleteno. Toda v praksi je frekvenca ena tistih nastavitev, ki lahko opazno spremeni obnašanje obloka in končni videz vara.

Če želite iz TIG varjenja iztisniti resnično natančnost in stabilnost, je razumevanje frekvence skoraj nujno. Ta nastavitev vpliva na obliko obloka, koncentracijo toplote in v nekaterih primerih tudi na to, kako enostavno nadzorujete varjenje. Posebej pomembna postane pri varjenju aluminija ali pri uporabi pulznega TIG varjenja.

V tem članku boste postopoma spoznali:

• kaj frekvenca pri TIG varjenju sploh pomeni
• kje v varilnem procesu se uporablja
• kako vpliva na oblok in penetracijo
• kako jo pravilno nastavljate v praksi

Čeprav se morda sliši kot majhna nastavitev na varilnem aparatu, lahko prav frekvenca pomeni razliko med povprečnim in zelo kakovostnim varom.

Kaj pomeni frekvenca pri TIG varjenju

Beseda frekvenca se v varjenju uporablja na več različnih načinov, vendar osnovni princip ostaja enak.

Frekvenca pomeni število ciklov na sekundo. Meri se v enoti Hertz (Hz).

Če ima nastavitev frekvenco 100 Hz, to pomeni, da se določen proces v varilnem aparatu ponovi stokrat na sekundo.

V TIG varjenju se frekvenca pojavlja predvsem v treh različnih kontekstih:

• pri visokofrekvenčnem vžigu obloka (HF)
• pri AC varjenju aluminija
• pri pulznem TIG varjenju

Vsaka od teh funkcij uporablja frekvenco nekoliko drugače, vendar je rezultat vedno povezan z obnašanjem obloka.

Zakaj frekvenca vpliva na oblok

Varilni oblok ni statičen pojav. Gre za zelo dinamičen električni proces, ki vključuje tok elektronov, ionizacijo plina in prenos toplote v material.

Ko spreminjate frekvenco, pravzaprav vplivate na:

• stabilnost obloka
• širino obloka
• koncentracijo toplote

Pri višjih frekvencah je oblok običajno bolj koncentriran in stabilen. Pri nižjih frekvencah pa je širši in nekoliko mehkejši.

To pomeni, da lahko s frekvenco prilagodite varjenje različnim materialom ali debelinam pločevine.

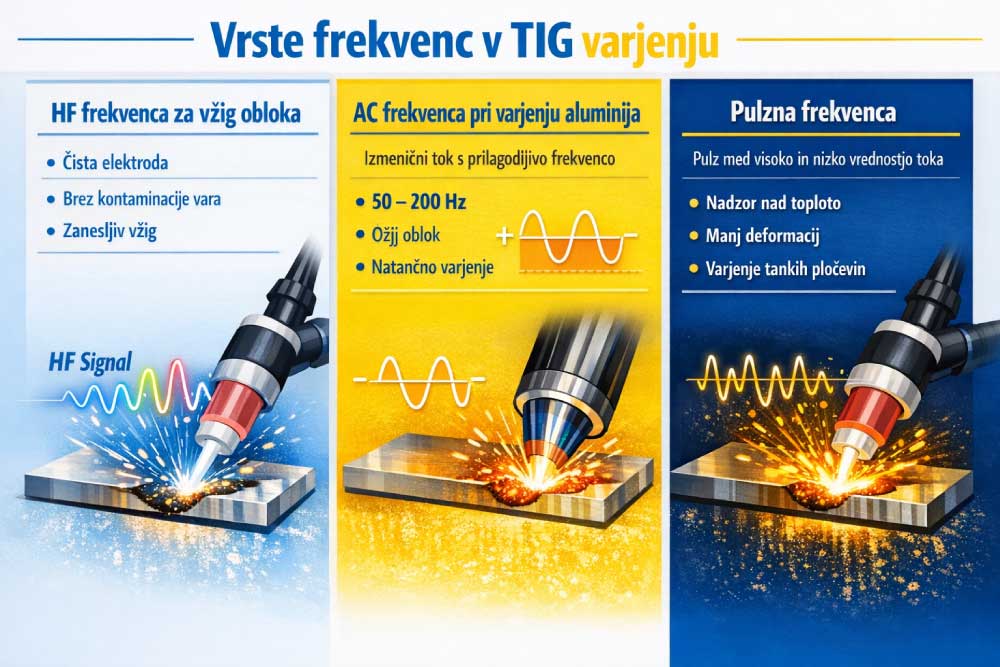

Vrste frekvenc v TIG varjenju

Da boste frekvenco razumeli celovito, jo je smiselno razdeliti na tri glavne kategorije. Vsaka ima svojo funkcijo in vpliv na proces.

HF frekvenca za vžig obloka

HF pomeni high frequency, torej visokofrekvenčni signal, ki pomaga pri vžigu obloka.

Pri TIG varjenju pogosto uporabljate brezkontaktni vžig. To pomeni, da se elektroda ne dotakne materiala. Namesto tega aparat ustvari visokofrekvenčni impulz, ki ionizira plin med elektrodo in materialom.

Rezultat je takojšen vžig obloka.

Prednosti HF vžiga so precej očitne:

• elektroda ostane čista
• ni kontaminacije vara
• vžig je zelo zanesljiv

Zaradi tega je HF standard pri večini sodobnih TIG aparatov.

AC frekvenca pri varjenju aluminija

Ko varite aluminij, običajno uporabljate AC oz. izmeničnitok. Pri tem tok ne teče samo v eno smer, temveč se nenehno menja.

Frekvenca v tem primeru določa, kako hitro se tok preklaplja med pozitivno in negativno polariteto.

Tipične vrednosti se gibljejo med približno 50 in 200 Hz.

Če frekvenco povečate, se zgodi nekaj zanimivih sprememb:

• oblok postane ožji
• toplota je bolj koncentrirana
• varjenje je natančnejše

Nižja frekvenca pa ustvari širši oblok, ki segreje večjo površino materiala.

To je lahko koristno pri debelejših aluminijastih komponentah.

Pulzna frekvenca

Pulzno TIG varjenje omogoča, da se tok med varjenjem nenehno spreminja med višjo in nižjo vrednostjo.

Frekvenca pulza določa, kolikokrat na sekundo se ta sprememba zgodi.

Pulz ima več pomembnih prednosti:

• boljši nadzor nad toploto
• manj deformacij materiala
• lažje varjenje tankih pločevin

Pri nizkih frekvencah lahko pulz celo vidite s prostim očesom, saj oblok ritmično utripa. Pri visokih frekvencah pa je pulz tako hiter, da deluje skoraj neprekinjeno.

Kako frekvenca vpliva na varilni proces

Ko začnete spreminjati frekvenco, boste hitro opazili, da se obnašanje obloka precej spremeni. To ni samo tehnična podrobnost na zaslonu varilnega aparata. Gre za parameter, ki neposredno vpliva na kakovost vara.

Oblika varilnega obloka

Eden prvih učinkov, ki jih opazite, je sprememba oblike obloka.

Pri nižjih frekvencah je oblok:

• širši
• mehkejši
• bolj razpršen

Pri višjih frekvencah pa postane:

• ožji
• bolj stabilen
• bolj koncentriran

To pomeni, da lahko z višjo frekvenco varite bolj natančno, saj toplota deluje na manjši površini.

Penetracija zvara

Penetracija pomeni, kako globoko se var vdre v osnovni material.

Koncentriran oblok lahko ustvari globljega in bolj kontroliranega vara. To je posebej pomembno pri natančnih konstrukcijah ali pri tankih materialih, kjer morate toploto zelo dobro nadzorovati.

Stabilnost varjenja

Višja frekvenca pogosto izboljša stabilnost obloka. Oblok se manj premika in je bolj predvidljiv.

To vam lahko precej olajša delo, zlasti pri zahtevnejših spojih.

Pulzna frekvenca pri TIG varjenju

Pri pulznem TIG varjenju tok ne teče enakomerno. Aparat ga nenehno spreminja med dvema nivojema: višjim tokom, ki talino ustvarja, in nižjim tokom, ki omogoča, da se talina nekoliko umiri in ohladi.

Ta ritem ponavljanja določa pulzna frekvenca.

Če je frekvenca nizka, lahko utripanje toka skoraj vidite. Oblok se ritmično krepi in slabi, kar daje varilcu precej jasen občutek za tempo varjenja. Tak način pogosto uporabljajo začetniki, saj pomaga pri enakomernem dodajanju materiala.

Pri višjih frekvencah pa pulz postane zelo hiter. Tok se spremeni več deset ali celo več sto krat na sekundo, zato oblok deluje skoraj neprekinjeno. Vendar pa pulz še vedno zmanjšuje skupno količino toplote, ki jo vnesete v material.

Prednosti pulznega TIG varjenja

Pulzna frekvenca omogoča precej več nadzora nad toploto, kar je posebej pomembno pri tankih materialih ali pri občutljivih konstrukcijah.

Največje prednosti pulza so predvsem:

• manjši vnos toplote v material
• manj deformacij pri tankih pločevinah
• boljši nadzor nad varilno kopeljo

Poleg tega pulz pogosto izboljša tudi vizualni videz vara. Zaradi ritmičnega nihanja toka lahko nastane zelo enakomeren vzorec na površini vara.

Različna območja pulzne frekvence

Pulzno TIG varjenje lahko deluje v precej širokem razponu frekvenc. Vsako območje ima nekoliko drugačen vpliv na proces.

Pri zelo nizkih frekvencah (na primer okoli 1 Hz) je pulz zelo opazen. Tok se približno enkrat na sekundo dvigne in nato spusti. Tak način varjenja omogoča zelo nadzorovan tempo dela.

Pri srednjih frekvencah se pulz ponavlja precej hitreje. Oblok postane bolj stabilen, vendar še vedno ohranja prednosti zmanjšanega vnosa toplote.

Pri zelo visokih frekvencah pulz postane skoraj neopazen. Tok se spreminja tako hitro, da oblok deluje skoraj enakomerno, vendar še vedno zmanjšuje širjenje toplote v material.

V praksi varilci pogosto uporabljajo pulz v razponu od približno 0,5 Hz do več deset Hz, odvisno od vrste materiala in debeline.

Kako različne frekvence vplivajo na toploto in penetracijo

Ko govorimo o frekvencah pri TIG varjenju, se skoraj vedno pojavi vprašanje toplote. Prav frekvenca namreč pomaga nadzorovati, kako se toplota prenaša v material.

Pri AC frekvenci višje vrednosti ustvarijo bolj koncentriran oblok. To pomeni, da toplota deluje na manjši površini materiala. Var je zato pogosto ožji, penetracija pa bolj natančno nadzorovana.

Pri pulzni frekvenci pa gre predvsem za povprečno količino toplote. Ker tok del časa teče na nižji ravni, material prejme manj energije kot pri konstantnem toku.

To je zelo uporabno pri:

• tankih pločevinah
• občutljivih konstrukcijah
• materialih, ki se hitro deformirajo

Zaradi tega pulzno TIG varjenje pogosto uporabljajo tudi pri zelo natančnih projektih, kjer je bistven nadzor toplote.

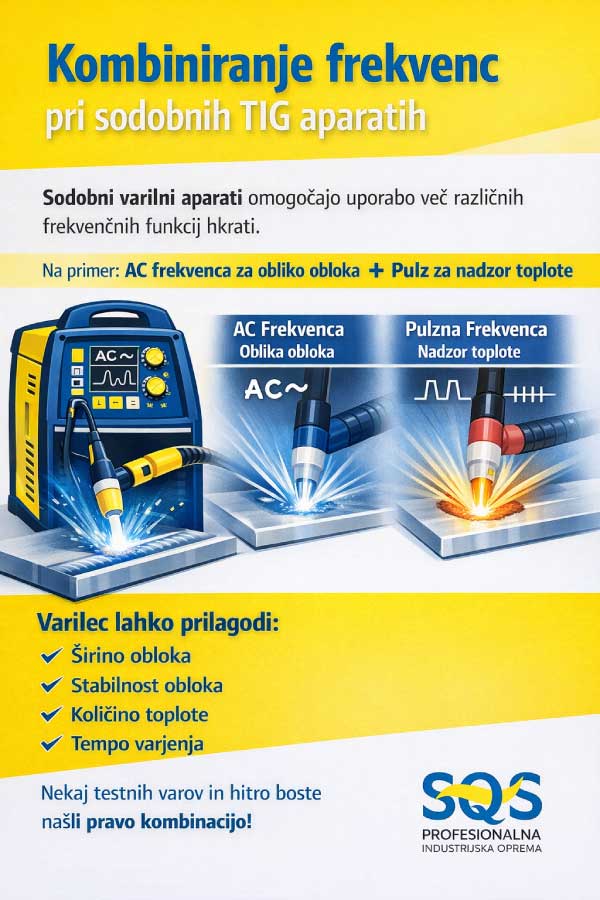

Kombiniranje frekvenc pri sodobnih TIG aparatih

Sodobni varilni aparati omogočajo uporabo več različnih frekvenčnih funkcij hkrati. To pomeni, da lahko med varjenjem aluminija na primer uporabljate AC frekvenco za obliko obloka in pulz za nadzor toplote.

Takšna kombinacija omogoča precej natančno optimizacijo varilnega procesa. Varilec lahko prilagodi:

• širino obloka
• stabilnost obloka
• količino toplote
• tempo varjenja

Čeprav se to na prvi pogled sliši precej zapleteno, večina varilcev hitro razvije občutek za ustrezne nastavitve. Pogosto zadostuje nekaj testnih varov, da ugotovite, katera kombinacija deluje najbolje.

Najpogostejše napake pri razumevanju frekvenc

Ker TIG aparati ponujajo več različnih frekvenc, se pogosto pojavi tudi nekaj zmede. Varilci včasih mislijo, da vse frekvence vplivajo na isti del procesa, kar pa ne drži.

HF frekvenca na primer vpliva predvsem na vžig obloka, ne pa na samo varjenje. AC frekvenca določa obliko obloka pri aluminiju, pulzna frekvenca pa nadzoruje ritem toka.

Če teh funkcij ne ločite jasno, lahko hitro pride do napačnih nastavitev.

Pogosta napaka je tudi ta, da se frekvenca obravnava kot izolirana nastavitev. V resnici vedno deluje skupaj z drugimi parametri, kot so varilni tok, hitrost pomika gorilnika in AC balans.

Ko spremenite frekvenco, se lahko spremeni tudi obnašanje varilne kopeli. Zato je pogosto smiselno prilagoditi tudi druge nastavitve.

Razumevanje frekvence pri TIG varjenju izboljša sam proces

Če pogledate TIG varjenje kot celoto, hitro opazite, da frekvenca ni samo ena nastavitev. Gre za skupino funkcij, ki vplivajo na različne dele varilnega procesa.

HF frekvenca omogoča čist in zanesljiv vžig obloka. AC frekvenca oblikuje oblok pri varjenju aluminija, pulzna frekvenca pa pomaga nadzorovati količino toplote.

Ko razumete, kako te frekvence delujejo in kako jih kombinirati, lahko precej izboljšate stabilnost varjenja in videz vara. Varilni aparat tako postane veliko bolj prilagodljivo orodje, ki ga lahko nastavite glede na material, debelino in zahtevnost projekta.

Najboljši način za razumevanje teh nastavitev pa ostaja praksa. Ko začnete eksperimentirati z različnimi frekvencami in opazujete, kako se oblok odziva, boste hitro razvili občutek, katera kombinacija najbolje deluje v določeni situaciji. Prav takšne izkušnje pa so tiste, ki iz TIG varjenja naredijo resnično natančen in zanesljiv postopek spajanja kovin.
